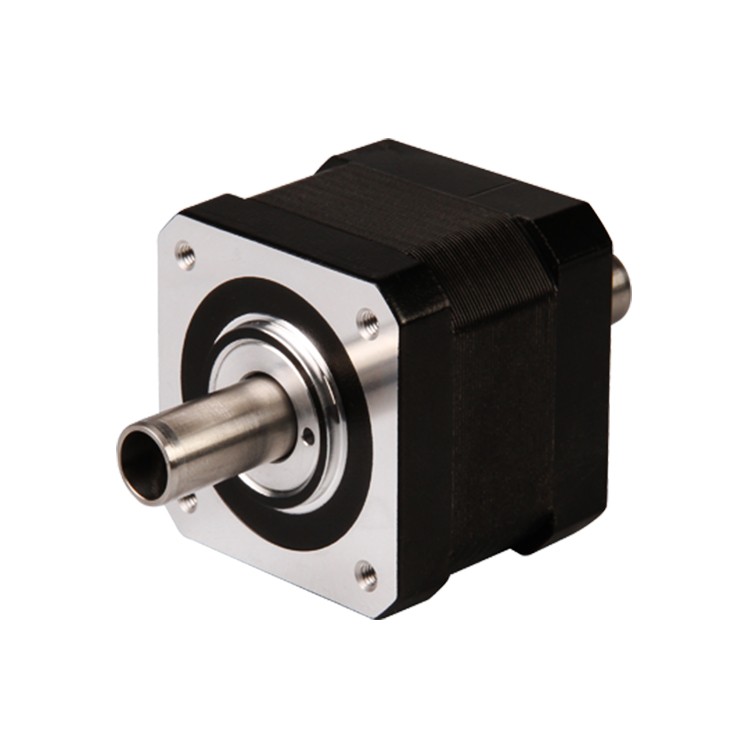

命名规则
D
|
SM
|
40
|
10
|
-
|
30
|
L2
|
-
|
XX
|
DC电压输入
|
伺服电机
|
电机外径
|
额定功率
|
|
电机额定转速
|
输入电压
|
|
非标参数
|
40:电机外径为40mm |
10:电机输出功率100W
20:电机输出功率200W 40:电机输出功率400W |
|
30:电机额定转速3000rpm
|
L2:输入电压24VDC
L4:额定电压48VDC |
|
自定义代号
|
电机型号
|
DSM4010-30L2
|
DSM4010-30L4
|
额定功率(W)
|
100
|
100
|
额定电压(V)
|
24
|
48
|
额定电流(A)
|
7.5
|
3.7
|
额定转矩(N.m)
|
0.318
|
0.318
|
最大转矩(N.m) *额定转速状态
|
0.954
|
0.954
|
额定转速(rpm)
|
3000
|
3000
|
最高转速(rpm)
|
6000
|
6000
|
反电势(V/krpm)
|
3.2
|
3.2
|
转矩常数(N.m/A)
|
0.04
|
0.04
|
线电阻(Ω)
|
0.32
|
0.32
|
电气时间常数(ms)
|
0.75
|
0.75
|
转子惯量(Kg.㎡)
|
0.035x10-4
|
0.035x10-4
|
重量(Kg)
|
0.35
制动0.5 |
0.35
制动0.5 |
机身长L(mm)
|
99.5
制动105.5 |
99.5
制动105.5 |
编码器线数
|
2500(17bit,23bit)
|
|
绝缘等级
|
F(155°C)
|
|
防护等级
|
IP65
|
|
使用环境
|
温度:-20°C~+50°C(无结冰)湿度:<90%>RH(无凝露)
|
★ 相关2D,3D图纸请联系2024新澳门原料网点站销售人员。
连接电机接线图
使用说明
1、关于电机的安装方向:电机的安装方向可以由横向、朝上、朝下任一方向自由安装。无论任何方向均请注意转轴的悬挂负载、轴向负载问题。
2、此外,请注意不要让电缆线与安装面接触,造成不必要的压力。
3、安装方法:请尽量考虑散热性、防止振动的问题,将其牢牢的固定在强韧的金属面上务必用电机前端安装止口定位,并注意公差配合,严格保证电机输出轴与负载的同心度。
4、驱动器峰值电流设置必须小于电机的额定电流。
5、请勿直接拎电机电缆线。
应用领域
木工雕刻机、激光雕刻机、打标机、贴标机、固晶机、焊线机、UV打印机、3D打印机、喷绘机、绘图仪、绣花机、点胶机、灌胶机、焊锡机BGA返修台、贴合机、贴片机、热压机、背光源贴膜机、涂装机、往复机、端子机、剥线机、绕线机、锡膏印刷机、PCB钻孔机、V-CUT机打靶机、FPC补强机、涂布机、叠片机、IC分选机、IC烧录机、编带机、医疗设备、非标设备、XYZ测量仪、连接器组装机、SMT周边设备等。
